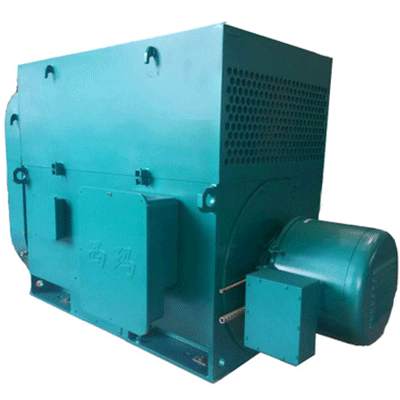

YRKK系列10KV高压三相异步电动机——西安泰富西玛电机

YRKK系列10KV高压三相异步电动机

产品特点:西安泰富西玛YRKK系列10KV高压三相异步电动机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其他设备,并可供煤矿,机械工业、发电厂及各种工矿企业作原动机之用。
在线咨询:西安泰富西玛电机为您服务 186-8180-2157 高经理
  • YRKK系列10KV高压三相异步电动机——西安泰富西玛电机微信咨询
    业务咨询
  • YRKK系列10KV高压三相异步电动机——西安泰富西玛电机防违查询
    防违查询
西安泰富西玛电机:YRKK系列10KV高压三相异步电动机

型号说明
      西安泰富西玛YRKK系列10KV高压三相异步电动机以Y4501-4为例:YRKK表示带空-空冷却器封闭式绕线转子三相异步电动机;4501表示机座中心高400mm,1号铁芯长;4表示极数为4极。
      西安泰富西玛YRKK系列10KV高压三相异步电动机的型号按 GB4831 的规定由产品代号、规格代号二部分依次排列组成。产品代号由电机系列 代号表示,含义如下:
      Y—— 鼠笼转子三相异步电动机
      YR—— 绕线转子三相异步电动机
      YKS—— 带空-水冷却器封闭式鼠笼转子三相异步电动机
      YQF—— 气候防护式鼠笼转子三相异步电动机
      YKK—— 带空-空冷却器封闭式鼠笼转子三相异步电动机
      YRKS—— 带空-水冷却器封闭式绕线转子三相异步电动机
      YRQF—— 气候防护式绕线转子三相异步电动机
      YRKK—— 带空-空冷却器封闭式绕线转子三相异步电动机

电机概述
      西安泰富西玛YRKK系列10KV高压三相异步电动机(机座号 355~1000) 是我公司引进、消化美国西屋公司、瑞士 ABB 公司八十年代高压三相异步电动机设计、制造技术, 并在投向市场十多年征求广大用户意见基础上,结合我公司 50 多年长期的高压三相异步电动机系列 设计制造的经验,重新按国家和行业标准最新优化设计的系列产品。经过实验证明,新系列产品无 论在技术性能和经济性能上都达到或接近世界先进水平。已大批量生产,远销欧、美、非洲、港澳等 20 多个国家和地区及全国各地,深受用户欢迎。 本系列产品用料考究,制造精良,具有高效节能、噪声低、振动小、运行可靠、使用安装维修方便等优点。本系列电动机的功率等级、电气性能和安装尺寸及公差均符合国家标准 GB755《旋转电机定额和 性能》国际电工委员会标准 IEC34-1《旋转电机定额和性能》和机械行业标准等。
      本系列电动机的外壳防护等级根据 GB4942.1 和 IEC34-5《旋转电机外壳防护等级》的标准分别有 IP23、IPW24、IP44 、IP54 和 IP55 等五种。IP23 电动机可按用户要求制成 IP44(管道通风)。如 果用户需要其它防护等级可另行供货。
      本系列电动机的冷却方法根据 GB/T1993 和 IEC34-6《旋转电机冷却方法》的标准分别有 IC01、 IC611 和 IC81W 等三种。如果用户需要其它冷却方法可另行供货。
      本系列电动机的结构及安装形式为 IMB3(卧式带底脚),符合GB997 和 IEC34-7《电机结构及安 装型式代号》的规定。
      本系列电动机按照转子类型、防护等级及冷却方法分别为以下八个系列:
型   式   防护等级   冷却方法 转子类型
鼠笼转子 绕线转子
防淋式 IP23 IC01 Y 系列 YR 系列
气候防护式 IPW24 IC01 YQF 系列 YRQF 系列
空-水冷却封闭式 IP44、IP54、IP55 IC81W YKS 系列 YRKS 系列
空-空冷却封闭式 IP44、IP54、IP55 IC611 YKK 系列 YRKK 系列
      表中列出了以上各系列 10KV 级各种规格电动机的技术数据及外形安装尺寸,并可派生10.5KV 或 11KV 级各种规格的电动机。

电机结构
      Y及YR为基本系列,防护等级为 IP23,冷却方法为 IC01,在此基础上可派生出各种不同防护等 级及冷却方法的电机,如YKS(空—水冷却)、YQF(气候防护)、YKK(空—空冷却)、YRKS、YRQF、 YRKK 等系列电机。
      电动机采用国际上流行的箱式结构,机座和端盖均由钢板焊接制成,刚度好、重量轻。拆下防 护罩(或冷却器)后可以观察和触及电机内部,便于电动机的安装、维修。定子采用外压装结构。 定子绕组采用 F 级绝缘材料和防晕材料,绕组端部固定采用特殊绑扎工艺、牢固可靠,整个定子采 用真空压力浸渍 F 级无溶剂漆(VPI)处理。由此,电动机具有优良可靠的绝缘性能和防潮、抗冲击 能力。
      西安泰富西玛YRKK系列10KV高压三相异步电动机鼠笼转子大部分采用铸铝转子,无铜条转子断条现象,运行可靠;鼠笼铜条转子 采用先进可靠的焊接工艺,并经槽内紧固处理。绕线转子采用 F 级绝缘材料,进行真空压力浸渍 F 级无溶剂漆(VPI)处理。
      轴承有滚动轴承和滑动轴承两种型式,依电机功率大小及转速而定,其基本型式的防护等级为 IP44。如电机具有较高的防护等级时,轴承的防护等级也随之提高。
      采用滚动轴承结构的电机均有不停机加油和排油装置,并可用专用加油工具进行不停机加排油。主出线盒为密封结构,防护等级为 IP54。一般装于电机右侧(从轴伸端看),根据用户需要也能装于左侧。出线盒的进线孔可朝上、下、左、右四周转换。盒内有单独的接地端子。

电机使用范围
      西安泰富西玛YRKK系列10KV高压三相异步电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其它 机械设备,在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用,用以驱动大转动惯 量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术 资料,签订技术协议,作为电机特殊设计的依据,以确保电机可靠运行。

电机正常工作基本条件:
      a. 海拔不超过 l000m;
      b. 最高环境空气温度不超过 40℃;最低环境空气温度对采用滚动轴承的电动机为-15℃,对采 用滑动轴承的电动机为 5℃;对 YKS、YRKS 系列电动机为 5℃ ;
      c. 对 YKS、YRKS 系列电动机,冷却入口处冷却水的温度不超过 33℃,最低温度为 5℃;
      d. 最湿月月平均最高相对湿度为 90%同时该月月平均最低温度不高于 25℃;
      e. 电源频率为 50Hz±l%;
      f. 工作电压变化范围不大于额定电压±5%;
      g. 电动机定额为连续工作制 S1。

电机的启动
      西安泰富西玛YRKK系列10KV高压三相异步电动机的转子采用了先进的计算技术来计算鼠笼转子的起动温升和应力,以防电动 机因起动负载过重而导致电机早期损坏。      建议用户核查:(1)、被驱动机械设备转动部分的转动惯量 (折算到电动机转速后)应不超过技术数据表中[负载 J]项的数值;(2)、用户的电网应保证电动机在起 动过程中的电机端电压不低于额定电压的 85%;(3)、被传动机械的阻力矩特性为水泵、风机类阻力 矩特性。
      在上述条件下,电动机允许在实际冷状态下连续起动两次,电动机在两次起动之间为自然停车; 或者在电动机热状态下起动一次。超出以上限制的再次起动电动机应在停车 1 小时以后。
      如果需要电动机传动的机械转动部分的转动惯量超过技术数据表中的[负载 J]数值,或要求频繁 起动电动机,或有可能带重负载起动的电动机,务必请事先和我公司联系协商,以便特殊设计,确 保电动机的可靠起动。

高压电机订货须知(用户订货时须注明如下要求)
  西安泰富西玛电机默认技术参数如下:
        电机型号(YRKK4501-4)                安装方式(IMB3)
        额定功率(250KW)                    防护等级(IP44或IP54)
        额定电压(10KV)                     冷却方法(IC611)
        额定频率(50Hz)                      绝缘等级(F级)
        同步转速(1500r/min)                环境条件(海拔1000m,环境温度40℃)
      1、订货时请先查阅产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品,在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级,均按2级供货。
      2、如有特殊要求,如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型,或户外防腐型及其他等,均需在合同中明确注明,并事先与我厂联系。

      以上关于YRKK系列10KV高压三相异步电动机的资料由西安西玛电机技术部提供,网络部整理发布,欢迎广大新老客户垂询选购!
