西安泰富西玛电机：YKK系列10KV高压三相异步电动机

型号说明

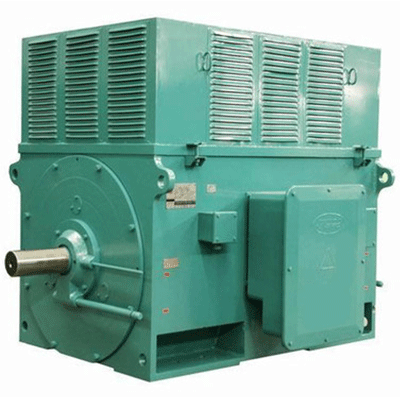

      西安泰富西玛YKK系列10KV高压三相异步电动机以YKK710–6为例：“YKK”表示封闭带空-空冷却器的笼型转子异步电动机；“710”表示机座中心高710mm；“6”表示极数。

电机概述
      YKK系列10KV高压三相异步电动机（中心高355-900）是我公司采用国内先进技术、结合我公司生产高压电动机的实践经验而建立的优化系列产品，是JS JSQ老系列高压电动机的更新换代产品。
      本系列产品用料考究，制造精良，具有力能指标高，噪音及震动小，可靠性高，使用安装、维修方便等优点。
      本系列电动机功率等级，安装尺寸、电气性能 GB/T4772.1-2-1999《旋转电机尺寸和输出功率等级》、GB755-2008《旋转电机定额与性能》标准及JB/T10315.2-2002《YKK、YKK-W系列高压三相异步电动机技术条件》标准，GB/T13957-2008《大型三相异步电动机基本系列技术条件》。
      本系列电动机的各部分机械尺寸，公差符合国家标准GB/T1800~T1804《极限与配合》和国家标准委员会ISO标准。
      本系列电动机的外壳防护等级根据GB/T4942.1-2001《旋转电机外壳防护分级（IP代码）》为IP44.如果用户要求其他防护等级可另行协商。
      本系列的冷却方法根据GB/T1993-1993和IEC60034-5《旋转电机冷却方法》的标准为IC0611.用户要求其他冷却方法可另行协商。
      本系列电动机基本安装方法为卧式带底脚（IMB3）结构，符合GB/T997-2003和IEC60034-7《旋转电机结构及安装型式》的规定。

用途
    YKK系列10KV高压三相异步电动机可用于驱动各种通用机械如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备，在矿山。机械。冶金、石油、化工、电站等各种工矿企业中作原动机用。用于传动鼓风机、磨煤机、轧钢机、卷扬机的电动机应在订货时提供有关技术资料，并要签订技术协议，作为电机特殊设计的依据，以确保电动机的可靠运行。

起动
      笼型电动机的转子采用了先进的计算机技术来计算笼型转子的起动温升和应力，以防电动机因起动负荷过重而导致电动机早期损坏。

建议用户核查：
      1、被驱动机械设备转动部分的转动惯量应不超过技术数据表中项的数值；
      2、用户的电网应保证电动机在起动过程中的电动机端电压不低于额电压的85%；
      3、被传动机械的阻力矩特性为水泵、鼓风机类阻力矩特性。
      在上述条件下，电动机允许在实际冷态下连续起动两次，电机在两次起动之间为自然停车或者在电动机在热状态下起动一次，额外的再次起动应在停车4小时以后。如果需要电动机传动的机械部分的转动惯量超过技术数据表中的数据，或要求频繁起动电动机，务请事先和制造厂商协商，以便特殊设计和保障电动机的可靠运行。

结构说明
      西安泰富西玛YKK系列10KV高压三相异步电动机采用箱式结构。机座用钢板焊成的箱型结构，重量轻，刚度好。机座两侧面及顶部均有防护顶罩及盖板，拆下防护罩或改版后可以观察及触及电机内部，便利电机的维护和修理。
      定子采用滑入式外装压结构。定子绕组采用F级少胶绝缘材料，端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺处理，因此电动机的绝缘性优良可靠，机械强度好，防潮性能强。
      轴承有滚动轴承和滑动轴承两种型式，按电动机功率大小及转速而定其基本形式的防护等级为IP54，如果电动机具有较高的防护等级时轴承的防护等级也随之提高。

订货须知
　　西安泰富西玛YKK系列10KV高压三相异步电动机默认技术参数如下：　
　　　　电机型号(YKK3551-4)      安装方式(IMB3)
　　　　额定功率(185kW)      防护等级(IP44或IP54)
　　　　额定电压(6000V)      冷却方法(IC611)
　　　　额定频率(50Hz)      绝缘等级(F级)
　　　　同步转速(1500r/min)      环境条件(海拔1000m，环境温度40℃)
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

以上关于YKK系列10KV高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_gaoya411.html

YKK系列10KV高压三相异步电动机技术参数——西安泰富西玛电机

YKK高压电机型号	功率(kW)	同步转速(r/min)	额定电流(A)	效率（%）	功率因数	堵转电 流倍数	堵转转 矩倍数	最大转 矩倍数
YKK系列10KV高压三相异步电动机——西安泰富西玛电机
YKK4501-2	280	3000	25.1	93.8	0.87	7.0	0.6	1.8
YKK4502-2	315		28.2	94.1
YKK4503-2	355		31.7	94.3
YKK4504-2	400		35.1	94.4
YKK4505-2	450		39.3	94.5
YKK4506-2	500		44.2	94.6
YKK5001-2	560		49.2	94.7	0.88
YKK5002-2	630		55.3	94.8
YKK5003-2	710		62.2	94.9
YKK5004-2	800		69.1	95.0
YKK5005-2	900		77.2	95.2
YKK5601-2	1000		85.0	95.4	0.89
YKK5602-2	1120		95.1	95.5
YKK5603-2	1250		108.6	95.6
YKK6301-2	1600		120.6	95.7	0.90
YKK6302-2	1800		133.9	95.8
YKK6303-2	2000		149.7	96.0
YKK4501-4	280	1500	25.5	93.3	0.86	7.0	0.7	1.8
YKK4502-4	315		28.7	93.5
YKK4503-4	355		32.2	93.9
YKK4504-4	400		35.5	94.5
YKK4505-4	450		39.9	94.2
YKK4506-4	500		44.8	94.4
YKK5001-4	560		49.6	95.0	0.87
YKK5002-4	630		55.8	95.1
YKK5003-4	710		62.0	95.2	0.88
YKK5004-4	800		68.8	95.3
YKK5005-4	900		77.0	95.4
YKK5601-4	1000		84.9	95.5	0.89
YKK5602-4	1120		92.9	95.7
YKK5603-4	1250		108.3	95.8
YKK6301-4	1400		121.7	95.9			0.6
YKK6302-4	1600		135.1	96.0
YKK6303-4	1800		151.2	96.1
YKK4503-6	250	1000	23.9	92.8	0.82	6.0	0.7	1.8
YKK4504-6	280		26.5	93.1	0.83
YKK4505-6	315		29.8	93.3
YKK4506-6	355		33.5	93.5
YKK5001-6	400		37.0	93.9
YKK5002-6	450		40.9	94.1	0.84
YKK5003-6	500		45.9	94.4
YKK5004-6	560		51.6	94.6
YKK5005-6	630		58.1	94.7	0.84	6.0	0.7	1.8
YKK5601-6	710		64.4	94.9	0.85
YKK5602-6	800		71.4	95.1
YKK5603-6	900		79.8	95.3
YKK5604-6	1000		88.0	95.4	0.86
YKK6301-6	1120		98.2	95.7			0.6
YKK6302-6	1250		112.1	95.8
YKK6303-6	1400		126.0	95.9
YKK5001-8	250	750	19.6	92.8	0.77	6.0	0.6
YKK5002-8	280		28.6	93.1
YKK5003-8	315		31.8	93.2	0.78
YKK5004-8	355		35.7	93.4
YKK5005-8	400		39.0	93.8	0.79
YKK5006-8	450		43.6	93.9				1.8
YKK5601-8	500		47.0	94.4	0.82
YKK5602-8	560		52.8	94.6
YKK5603-8	630		59.5	94.7
YKK5604-8	710		66.8	94.8
YKK6301-8	800		73.2	95.	0.83
YKK6302-8	900		81.8	95.2
YKK6303-8	1000		91.8	95.3
YKK5003-10	220	600	20.8	92.4	0.74	5.5	0.7
YKK5004-10	250		26.5	92.6
YKK5005-10	280		29.4	92.8	0.75
YKK5006-10	315		33.1	93.0
YKK5601-10	355		36.2	93.2	0.77	6.0
YKK5602-10	400		40.1	93.4
YKK5603-10	450		44.3	93.5	0.78
YKK5604-10	500		49.8	93.7
YKK5605-10	560		56.0	93.9
YKK6301-10	630		61.2	94.3	0.8			1.8
YKK6302-10	710		68.7	94.5
YKK6303-10	800		76.3	94.6
YKK6304-10	900		85.3	94.7
YKK5601-12	250	500	27.0	92.3	0.73
YKK5602-12	280		30.4	92.5
YKK5603-12	315		34.1	92.7
YKK5604-12	355		38.3	92.9
YKK5605-12	400		42.4	93.2
YKK6301-12	450		46.7	93.5	0.74
YKK6302-12	500		52.5	93.7
YKK6303-12	560		59.0	93.9
YKK6304-12	630		66.2	94.3
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com

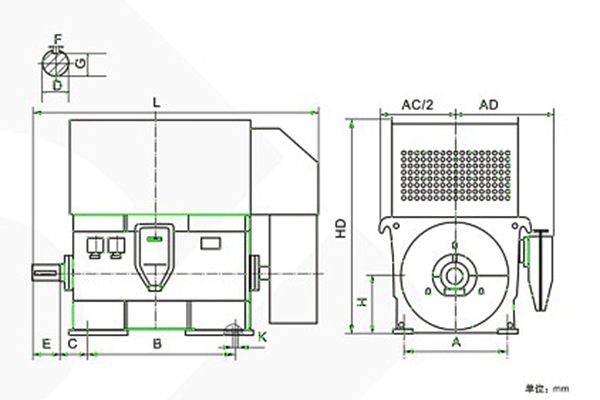

YKK系列高压电机安装尺寸图以及对照表——西安泰富西玛电机

机座号	极数	安装尺寸									外型尺寸
		A	B	C	D	E	F	G	H	K	AC	AD	HD	L
YKK系列10KV高压三相异步电动机——西安泰富西玛电机
450	2	800	1120	400	90	170	25	81	450	35	1420	1100	1900	2600
	4			355	110	210	28	100
	6
500	2	900	1250	560	100			90	500	42	1600	1150	2200	2900
	4			475	120		32	109
	6-10				130	250		119
560	2	1000	1400	560					560		1800	1250	2400	3200
	4			500	150		36	138
	6-12				160	300	40	147
630	2	1120	1600	560	140	250	36	128	630	48	2000	1300	2700	3500
	4			530	170	300	40	157
	6-12				180		45	165
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com

      当采用滑动轴承时，C尺寸偏差为±4.0不包括轴向窜动量。
注：图中尺寸仅供参考，订货时以制造厂提供的外形及安装尺寸图为准。
