西玛电机反接制动是怎么一回事?

编辑:西玛电机网络部 | 发布日期:2022-05-29 16:49:20 | 来源:网络
摘要:制动原理是在中断西玛电机正常运行的同时,改变电机定子绕组的功率相序,使电机倾向于反转并产生更大的制动力矩。当电机转速接近零时,应立即切断反接制动电源,否则电机将反接运行。在实际运行中,通常使用速度继电器,速度继电器用于自动切断制动电源。
西玛电机反接制动是怎么一回事?

反接制动是西玛电机制动方法之一。

反接制动是一种制动方法,其中改变电机电源的相序,使定子绕组产生相反方向的旋转磁场,从而产生制动力矩。

单向倒档制动控制电路

让我们以三相异步电机为例。制动原理是在中断西玛电机正常运行的同时,改变电机定子绕组的功率相序,使电机倾向于反转并产生更大的制动力矩。当电机转速接近零时,应立即切断反接制动电源,否则电机将反接运行。在实际运行中,通常使用速度继电器,速度继电器用于自动切断制动电源。

速度继电器的定子结构类似于鼠笼式异步电机:它是一个空心环,鼠笼式绕组由硅钢片冲压而成。转子为圆柱形永磁体。

西玛电机反接制动是怎么一回事?

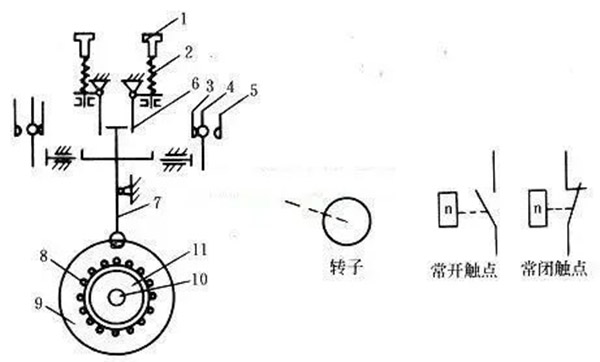

(图1,速度继电器结构示意图)

速度继电器转子的轴与受控电机的轴相连,定子滑到转子上。当电机旋转时,速度继电器转子随之旋转,然后定子也随之旋转。当速度达到一定值时,速度继电器的常闭触点断开,常开触点闭合。当电机转速低于某个值时,定子产生的扭矩减小,触点在弹簧的作用下复位。一般情况下,当转速继电器的转轴转速约为130rpm时,触点会移动;转速为100 rpm时,触点可以恢复到正常位置。速度继电器动作的速度可以通过调整螺钉来改变,以适应控制电路的需要。三相异步电机反口制动控制电路图如下:

西玛电机反接制动是怎么一回事?

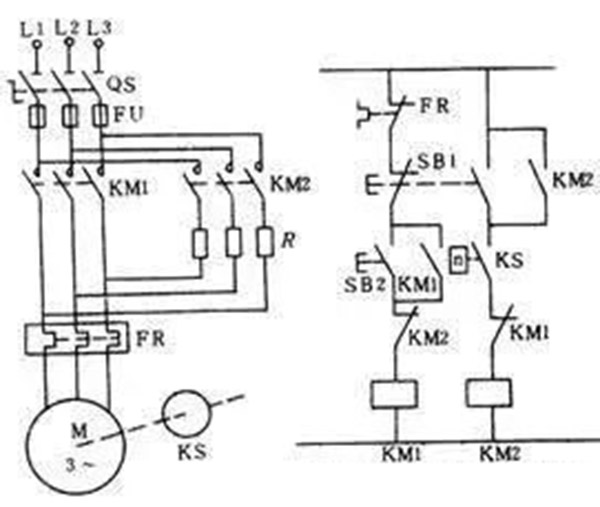

(图2,电机与制动回路反接连接)

从上图可以看出,其主电路类似于正向和反接电路。不同的是,在反接制动时,旋转磁场的相对速度很高,几乎是启动时的两倍,定子电流也很大。因此,将限流电阻器R添加到反接制动电路中。速度继电器的触点ks在控制电路中串联连接。

西玛电机反转连杆制动过程分析:

当西玛电机转速增加时,速度继电器移动触点KS闭合,以准备反接制动接触器KM2闭合。停车时,按下复合按钮SB1(其动态断开触点分离,动态闭合触点闭合),接触器KM1断电并释放,动态和断开辅助触点KM1闭合,接触器KM2线圈通电,KM2主触点励磁。闭合(同时KM2的自锁触点闭合并自锁,动态断开触点KM2分离,KM1锁定)。电机与制动器反接连接。电机转速迅速下降。当电机转速接近零时,速度继电器KS的移动和闭合触点分离,KM2的电源释放,电机制动结束。

需要注意的是,反接制动控制电路简单,制动速度快,制动效果显著。然而,在制动过程中,传动部件存在损坏和耗能的制动过程,通常仅用于不经常制动的设备,如铣床和中型车床的主轴制动。
