为什么对超过4kW的西玛电机使用三角形连接?

编辑:西玛电机网络部 | 发布日期:2021-09-07 15:05:39 | 来源:网络
摘要:在相同功率下,380V线圈的额定电流比220V线圈的额定电流小3倍(√3 = 1.732). 随着额定电流的减小,相应电机定子绕组的磁线直径也变小。这对发动机的制造过程和发动机运行期间的加热有很大的好处。因此,4 kW以下的西玛电机通常采用星形连接,而4 kW以上的电机采用三角形连接。
为什么对超过4kW的西玛电机使用三角形连接?

主要是为了降低负载电流。通常,高性能西玛电机使用三角形连接。


在相同功率下,380V线圈的额定电流比220V线圈的额定电流小3倍(√3 = 1.732). 随着额定电流的减小,相应电机定子绕组的磁线直径也变小。这对发动机的制造过程和发动机运行期间的加热有很大的好处。因此,4 kW以下的西玛电机通常采用星形连接,而4 kW以上的电机采用三角形连接。

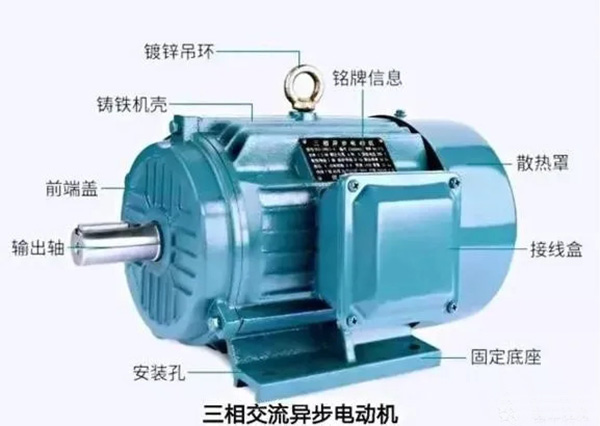

三相异步电动机的星形连接和三角形连接之间的区别是:

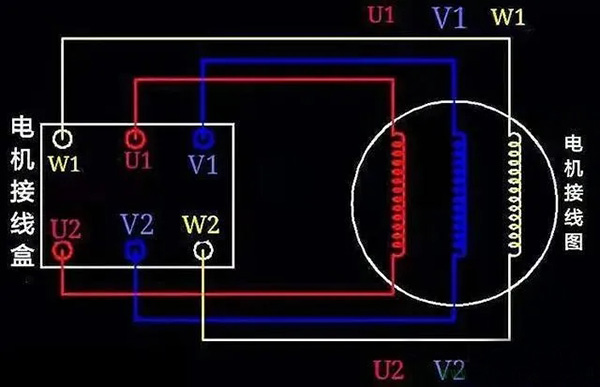

三相异步电动机每相绕组有两个导体端,一个称为前端,另一个称为端部。根据国家标准,第一阶段的第一阶段用U1表示,最后用U2表示,如下图所示:


第二相绕组的端部和端部分别用V1和V2表示,第三相绕组的端部和端部分别用W1和W2表示。这6个头部和末端分别引出至电机外壳的接线盒,并标记相应的电工接线。

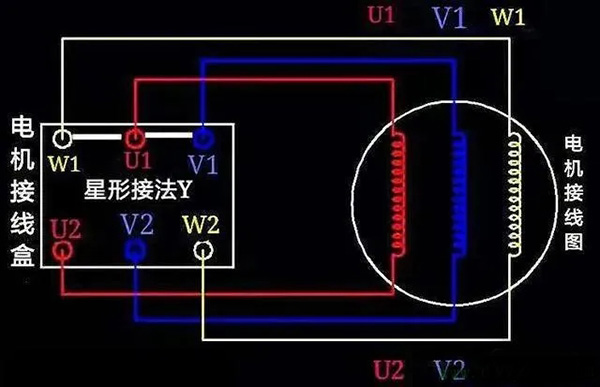

通过在接线盒中端子的第一个和末端之间切换,可以根据电源电压的差异轻松切换到星形连接Y或三角形连接。见下图:


如上图所示连接W1、U1和V1,用铜连接器连接W1、U1和V1,形成星形连接。星形连接方式的特点是:有助于降低绕组线圈的耐压(220V),降低绝缘水平,降低起动电流;缺点是电机功率降低,因此大多数4kW以下的小功率电机采用星形连接法。

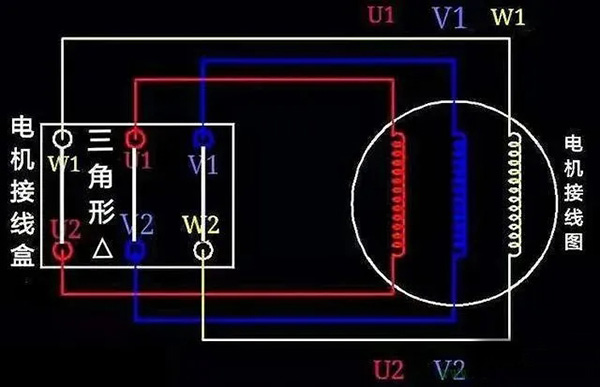

三角形△ 连接如下图所示:


输出功率为4kW或以上的西玛电机设计为三角形连接。三角形连接三角形连接方法包括将W1和U2与作为电源输入电缆的铜连接器短接在一起;然后将U2和V2短接在一起,这是一根电源输入电缆;最后V1和W2合并,这是第三条电压输入线。

三角形连接:有利于增加西安西玛电机的功率,缺点是启动电流大,电机定子绕组必须承受电压(380V),这增加了电机的绝缘程度。
