交流三相异步电动机线圈绕组的连接方法。

编辑:西玛电机网络部 | 发布日期:2020-07-06 15:11:42 | 来源:网络
摘要:如果三相异步电动机的气隙非常小的电机的气隙不均匀,则气隙各点的磁吸引力不同。磁吸引力的大小与各点的气隙磁通量密度的平方成正比。在长连接模式下,各相的各线圈组分散在定子核心周围,因此即使空气间隙不均匀,通过各分支流动的电流也会变得均匀,从而降低单元的磁吸引力和电动机的噪音和振动。
交流三相异步电动机线圈绕组的连接方法。

      1.隐极接法

      隐极接法方式不仅是将各线圈群作为磁极,还在相邻的2个线圈群之间形成磁极,因此线圈组的数量为磁极数的一半。

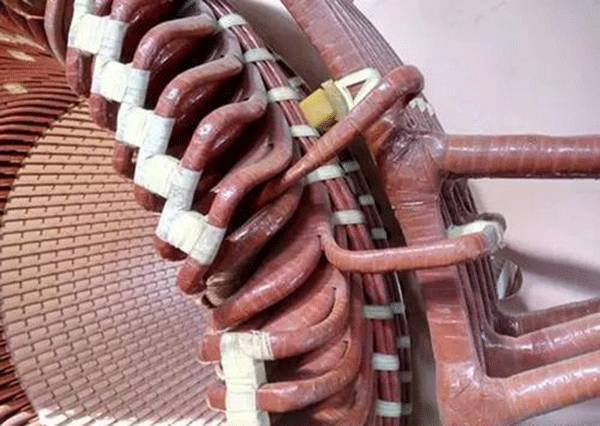

交流三相异步电动机线圈绕组的连接方法。
      三相异步电动机3相、24槽、4极、间距Y为6,隐藏极的连接为q=2。每相线圈组的数量为2,构成N等相同极性。、N极、以及S极和S极在2个相邻的线圈组之间形成。磁力线的特性是闭合的,因为磁极是一对存在的,所以S极和S极是在N极和N极之间形成的看不见的磁极,这就是隐藏极连接方式名字的由来。由该绕组产生的极数是极相组数量的2倍,绕组连接的法则是,邻接的各线圈组以最初和最后的相连接,这是正的串联连接。

      2.显极接法

      主磁极是由各线圈组形成的磁极,线圈组的数量等于磁极的数量,两个线圈组之间不形成磁极。因此,那是从最初到最后的逆级联。

      3.短连接与长连接

      短连接是指连接到各个并行分支的所有线圈都在定子圆周的一般范围内。长连接是指各并行分支的所有线圈周全分布,短连接也被称为集中连接。长连接也称为分散连接。

      如果三相异步电动机的气隙非常小的电机的气隙不均匀,则气隙各点的磁吸引力不同。磁吸引力的大小与各点的气隙磁通量密度的平方成正比。在长连接模式下,各相的各线圈组分散在定子核心周围,因此西玛电机即使空气间隙不均匀,通过各分支流动的电流也会变得均匀,从而降低单元的磁吸引力和电动机的噪音和振动。维修交流电机时,为了缩短接线长度,会使用较短的连接。
